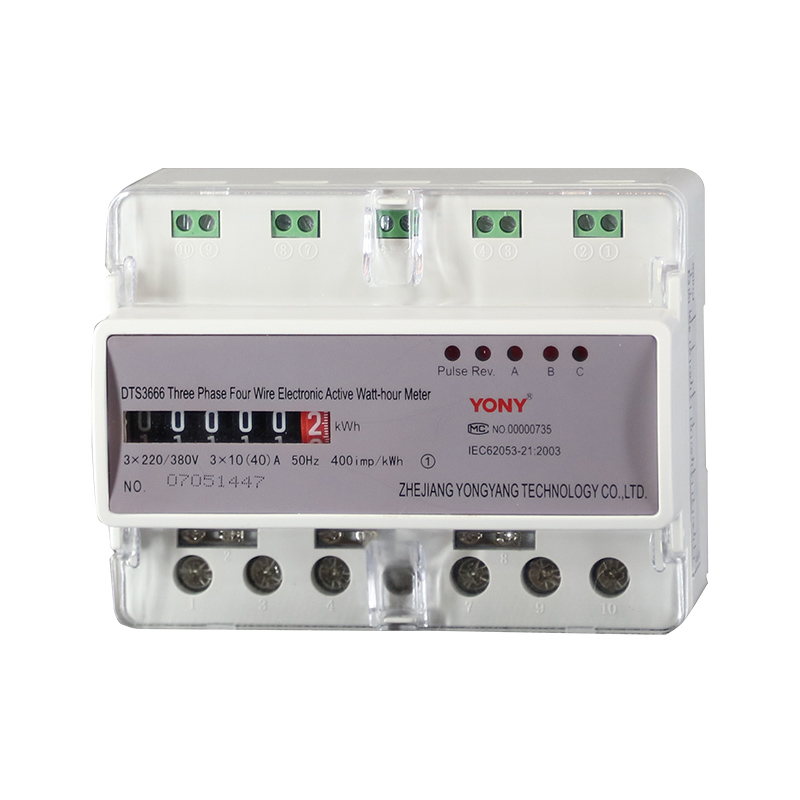

I. Especificaciones y parámetros.
1.Especificaciones
ESCRIBE | CLASE | Voltaje nominal | Corriente estándar |
Tres fases tres | Clase 1.0 o clase 2.0 | 3 × 100v | 3 × 1.5 (6) a |
3 × 380v | 3 × 1.5 (6) a | ||
Three Fase Four Wire | 3 × 57.7 / 100v | 3 × 1.5 (6) a | |
3 × 220 / 380v | 3 × 1.5 (6) a | ||
3 × 2.5 (10) a | |||
3 × 5 (20) a | |||
3 × 10 (60) a 3 × 15 (60) a | |||
3 × 20 (80) a 3 × 30 (100) a |
2. Error básico (límite de error básico de carga equilibrada)
Valor actual | Factor de potencia (cosφ) | Límite de error (%) | ||
Conexión directa | Conexión de CT | Clase 1 | Clase 2 | |
0.05ib≤i <0.1ib | 0.02in≤i <0.05in | 1.0 | ± 1.5 | ± 2.5 |
0.1ib≤i | 0.05in≤i | 1.0 | ± 1.0 | ± 2.0 |
0.1ib≤i <0.2B | 0.05in≤i <0.1in | 0.5 (inductivo) | ± 1.5 | ± 2.5 |
0.8 (capacitivo) | ± 1.5 | — | ||
0.2Ib≤i≤Imax | 0.1in≤i≤imax | 0.5 (inductivo) | ± 1.0 | ± 2.0 |
0.8 (capacitivo) | ± 1.0 | — |
Nota: (IB es corriente básica En esta corriente nominal Imax es la corriente máxima)
El límite de error (%) entre cada punto de corriente con carga desequilibrada: Class1, ± 2.0; Class2, ± 3.0
3.
Cuando el voltaje nominal, la frecuencia y el factor de potencia nominal son 1.0, la corriente cargada es 0.004IB (Clase1), 0.005IB (Clase2), el medidor se iniciará y mide la energía continuamente.
Descripción
Cuando el circuito de voltaje se carga con un voltaje 1.15 veces de la tensión nominal y no hay corriente en el circuito actual, se supone que el medidor no emite más de un pulso.
5. Gama de voltaje de trabajo
Voltaje de trabajo normal: 0.9un ~ 1.1un
Límite de voltaje de trabajo: 0.0un ~ 1.15un
Pérdida de 6.Power
Pérdida de potencia de la línea de voltaje en cada fase≤2W / 10VA
Pérdida de potencia de la línea actual en cada fase≤4.0VA
7.El condición de medio ambiente
Temperatura de trabajo estándar: -10 ~ ~ + 45 ℃,
Límite de temperatura de trabajo: -25 ~ ~ + 55 ℃
Límite de temperatura de almacenamiento y transporte: -25 ℃ ~ + 70 ℃
Humedad relativa: promedio anual≤75%
8.Configuración y dimensión.
9. Safety Performance
El producto cumple con cada índice de seguridad y requisitos estipulados en GB / T 17215-2008
Mostrar
10. La energía se muestra en 7 dígitos, cuando el medidor está activado, primero mostrará la constante y luego mostrará la energía total a continuación.
IV.LAS FUNCIONES PRINCIPALES
1. Medición de energía
Mide la energía activa total. Con la fuente de alimentación trifásica, el medidor seguirá mediendo la energía con precisión incluso con una o dos fases cortadas.
2.Fase Función de indicación faltante
Se utilizan tres indicadores de luz para indicar si falta la fase. Los indicadores A, B y C indican la falta de fase A, Fase B y Fase C correspondientemente.
V. Instalación y cableado
(2) Cableado terminal:
I. Especificaciones y parámetros.
1.Especificaciones
ESCRIBE | CLASE | Voltaje nominal | Corriente estándar |
Tres fases tres | Clase 1.0 o clase 2.0 | 3 × 100v | 3 × 1.5 (6) a |
3 × 380v | 3 × 1.5 (6) a | ||
Three Fase Four Wire | 3 × 57.7 / 100v | 3 × 1.5 (6) a | |
3 × 220 / 380v | 3 × 1.5 (6) a | ||
3 × 2.5 (10) a | |||
3 × 5 (20) a | |||
3 × 10 (60) a 3 × 15 (60) a | |||
3 × 20 (80) a 3 × 30 (100) a |
2. Error básico (límite de error básico de carga equilibrada)
Valor actual | Factor de potencia (cosφ) | Límite de error (%) | ||
Conexión directa | Conexión de CT | Clase 1 | Clase 2 | |
0.05ib≤i <0.1ib | 0.02in≤i <0.05in | 1.0 | ± 1.5 | ± 2.5 |
0.1ib≤i | 0.05in≤i | 1.0 | ± 1.0 | ± 2.0 |
0.1ib≤i <0.2B | 0.05in≤i <0.1in | 0.5 (inductivo) | ± 1.5 | ± 2.5 |
0.8 (capacitivo) | ± 1.5 | — | ||
0.2Ib≤i≤Imax | 0.1in≤i≤imax | 0.5 (inductivo) | ± 1.0 | ± 2.0 |
0.8 (capacitivo) | ± 1.0 | — |
Nota: (IB es corriente básica En esta corriente nominal Imax es la corriente máxima)
El límite de error (%) entre cada punto de corriente con carga desequilibrada: Class1, ± 2.0; Class2, ± 3.0
3.
Cuando el voltaje nominal, la frecuencia y el factor de potencia nominal son 1.0, la corriente cargada es 0.004IB (Clase1), 0.005IB (Clase2), el medidor se iniciará y mide la energía continuamente.
Descripción
Cuando el circuito de voltaje se carga con un voltaje 1.15 veces de la tensión nominal y no hay corriente en el circuito actual, se supone que el medidor no emite más de un pulso.
5. Gama de voltaje de trabajo
Voltaje de trabajo normal: 0.9un ~ 1.1un
Límite de voltaje de trabajo: 0.0un ~ 1.15un
Pérdida de 6.Power
Pérdida de potencia de la línea de voltaje en cada fase≤2W / 10VA
Pérdida de potencia de la línea actual en cada fase≤4.0VA
7.El condición de medio ambiente
Temperatura de trabajo estándar: -10 ~ ~ + 45 ℃,
Límite de temperatura de trabajo: -25 ~ ~ + 55 ℃
Límite de temperatura de almacenamiento y transporte: -25 ℃ ~ + 70 ℃
Humedad relativa: promedio anual≤75%
8.Configuración y dimensión.
9. Safety Performance
El producto cumple con cada índice de seguridad y requisitos estipulados en GB / T 17215-2008
Mostrar
10. La energía se muestra en 7 dígitos, cuando el medidor está activado, primero mostrará la constante y luego mostrará la energía total a continuación.
IV.LAS FUNCIONES PRINCIPALES
1. Medición de energía
Mide la energía activa total. Con la fuente de alimentación trifásica, el medidor seguirá mediendo la energía con precisión incluso con una o dos fases cortadas.
2.Fase Función de indicación faltante
Se utilizan tres indicadores de luz para indicar si falta la fase. Los indicadores A, B y C indican la falta de fase A, Fase B y Fase C correspondientemente.
V. Instalación y cableado
(2) Cableado terminal:
