Introducción

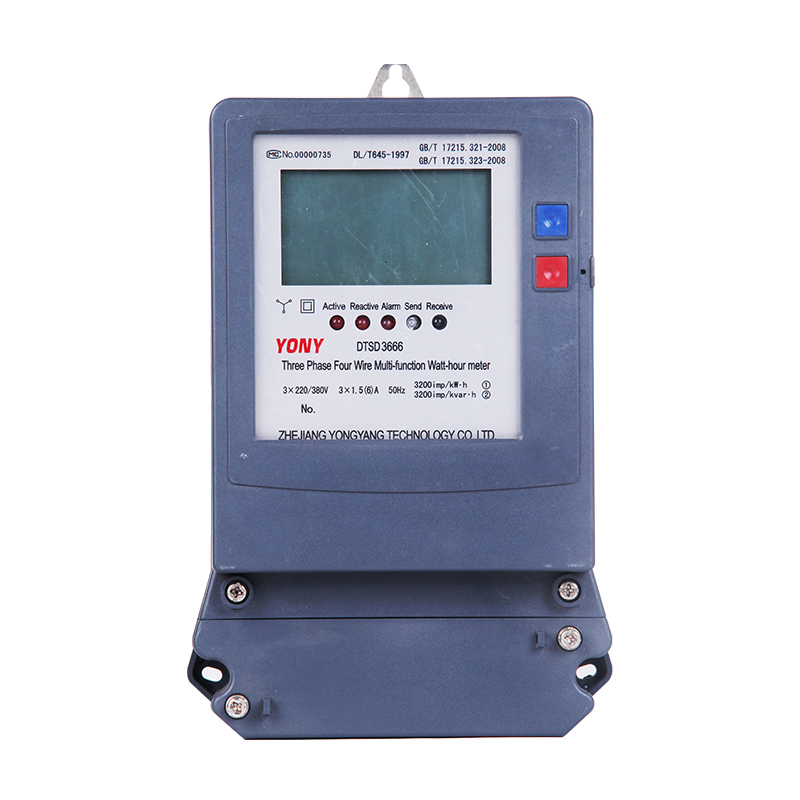

DTSD3666 / DSSD3666 El medidor de vatios multifúsculas Tipo Tres Fase es un medidor avanzado moderno diseñado para usuarios industriales, que adopta un circuito de integración a gran escala, un muestreo digital y la tecnología de procesamiento y el proceso SMT.
Cada índice de rendimiento del producto está de conformidad con los requisitos técnicos para el medidor de horas de vatios multifunción estipulado en GB / T 17215.321-2008 Clase 1 y 2 AC estática AC METER WATT-HORA, GB / T 17215.322-2008 Clase 0.2s y 0.5s AC ACTURAS ACTUALES DE ACTUALES DE HORA DE HORA DE HORA DE HORA Y DL / T614-1997 Medidor de vatios multifunción. El protocolo de comunicación cumple con los requisitos en el protocolo de comunicación DL / T645-1997 multifunción de vatios de vatios.
Principio
Cuando el medidor de la hora del vatio está funcionando, el muestreo de voltaje y circuito de corriente se transformará mediante el interruptor A / D A / D a la señal digital, que se enviará a DSP para su procesamiento. El interruptor 16 A / D mejoró la relación de resolución de muestreo de voltaje y corriente, al mismo tiempo, el DSP mejora la capacidad de medir y proporcionar datos completos al chip de la capa superior MCU, lo que mejoró la precisión e hizo que el producto sea competitivo.
MCU se utiliza para contar los aranceles que comparten el tiempo compartido, procesando todo tipo de datos de salida y entrada, leyendo datos DSP a través de la interfaz en serie, midiendo la potencia activa / reactiva de intercambio de tiempo y la potencia de la demanda máxima de acuerdo con los períodos presentados. Puede monitorear los parámetros operativos y registrar todo tipo de datos, y los datos pueden transmitirse por interfaz infrarroja o puerto 485.
Funciones
Medición de energía eléctrica, registro de la demanda máxima, voltaje múltiple, voltaje múltiple y fase de defectos, registro de corriente faltante, registro de sobretensión, registro de voltaje, sobre registro de corriente, registro de tasa calificada de voltaje, pantalla de desplazamiento de datos, pantalla de pulsación, potencia- Registro de encendido / apagado, tiempo de verificación en la función de medición de difusión, alarmante, programable, función de onda,
Registre la frecuencia de apagado, la duración (tiempo de trabajo de la batería) y la duración de funcionamiento del medidor.
Registre y muestre la potencia instantánea presente, el voltaje, la corriente, la corriente, la frecuencia eléctrica y la frecuencia promedio.
Registre la potencia media activa / reactiva del minuto presente del medidor.
Registre el estado de operación del medidor.
Función de congelación de energía eléctrica.
Congelar la energía eléctrica activa en dirección hacia adelante al final de un período de tiempo.
Interfaz separada de RS 485 y de comunicación infrarroja
Función de retroiluminación y función de récord abierto.
Condición técnica
Clase de precisión: clase activa 0.2s, clase reactiva 1.
Frecuencia nominal: 50Hz
Corriente de inicio: 0.001in (Clase 0.2) en Energía Activa, 0.001 (Clase2.0) en Energía Reactiva.
Correr de derivación: el medidor está diseñado en funcionamiento anti tergiversación.
Datos eléctricos: el voltaje de trabajo normal es 0.8un ~ 1.1un, el voltaje de trabajo de límite es 0.75un ~ 1.2un, la pérdida de energía del circuito de voltaje es ≤2W y 5VA, la pérdida de potencia de circuito de corriente es <1VA, la voltaje de la batería de la copia de seguridad de datos es 3.6VDC, POWER La tensión de la batería de lectura -off es 6.0VDC.
Parámetros de trabajo de la tasa: precisión del reloj (error diario) ≤0.5s, capacidad de la batería≥1000mAh, preservar los datos durante diez años después del apagado (con una batería nueva).
Condiciones del clima: la temperatura normal de trabajo es -20 ℃ ~ + 50 ℃, el límite de temperatura de trabajo es -30 ℃ ~ + 60 ℃, la temperatura de transporte y almacenamiento es -40 ℃ ~ + 70 ℃. La humedad relativa de almacenamiento y trabajo es ≤85%.
