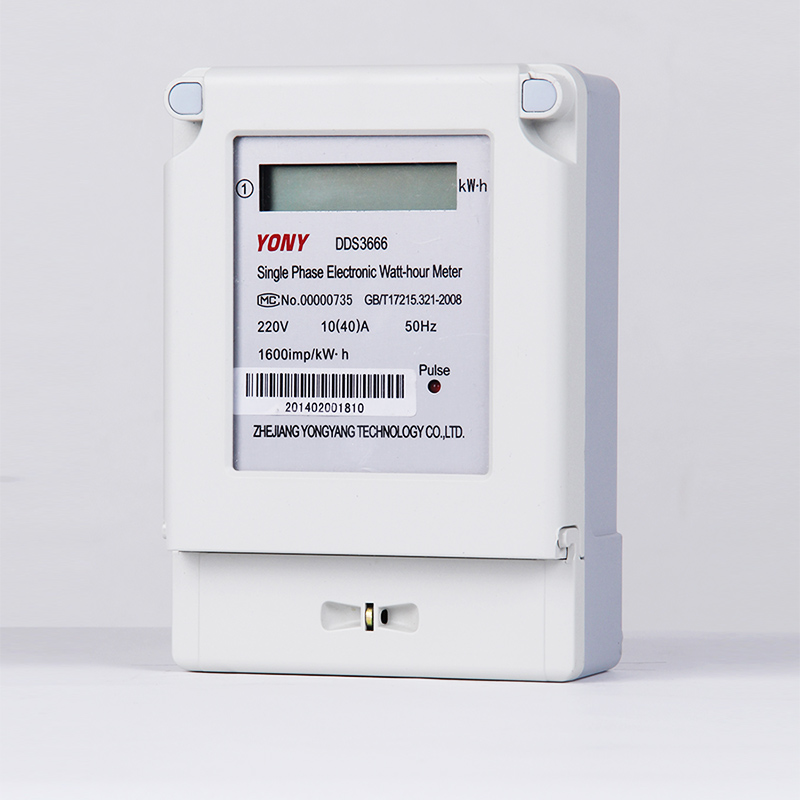

Medidor de energía eléctrica monofásico DDS3666

Estado de Disponibilidad:
Cantidad:

1. General

   El medidor de la hora del vatíbulo de tipo monofásico de la serie DDS adopta el proceso avanzado de SMT y la tecnología de circuito integrado de estado sólido de consumo de energía ultra bajo, se utiliza para medir la energía eléctrica activa de AC 50Hz monofásicas, todos los índices técnicos son De conformidad con IEC62053-21-2003, GB / T17215.321-2008 Equipos de medición de electricidad (AC) - Requisitos particulares: Parte 21: medidores estáticos para la energía activa (Clases 1 y 2) en el medidor de horas de vatíbulo estático monofásico.


2. Funciones y características.

2.1 Precisión de medición estable, conversación general, sería libre de efecto de frecuencia, temperatura, voltaje o armónico de orden altos. Después de salir de la fábrica, es innecesario hacer una regulación adicional a la máquina completa, se le permite prolongar el período de verificación, lo que reduce bruscamente el trabajo de prueba y la inspección del departamento de energía, obviamente tiene una ventaja en la confiabilidad al comparar con otros productos similares .

2.2 Función de medición bidireccional, es capaz de medir la energía activa hacia adelante y hacia atrás con precisión, y la energía activa inversa también se contabilizaría al valor delantero.

2.3 Es capaz de reservar los datos de la cantidad eléctrica de forma permanente sin ayuda de la batería en espera.

2.4 El registro será impulsado por un chip único directamente, evitando el fenómeno de la pérdida de pulso durante la alimentación o desactivado, lo que garantiza la consistencia de los datos de lectura del medidor y registrar el valor de indicación, evita la disensión innecesaria debido a la inconsistencia de los datos.

2.5 Adopción del acoplamiento óptico Interfaz de salida pasiva de pulso pasivo.

2.6 Este medidor aparece con una amplia carga, alta precisión, alta confiabilidad, alta sensibilidad, curva de error recta, bajo consumo de energía, volumen pequeño, peso ligero, ahorro de energía, ahorro de materiales, pantalla de registro directo, etc.


3. Especificaciones y parámetros principales.

3.1 Especificación y modelo


escribe

Índice de clase

Voltaje de referencia un

Corriente nominal

Dds

Clase 1

220v

230v

240V

1.5 (6) a

5 (20) a

10 (40) a

15 (60) a

20 (80) un

30 (100) a


3.2 errorintrinsic


Corriente de carga

Factor de potencia

Error elemental (%)

Clase 1

Clase 2

0.05Ib

1.0

± 1.5

± 2.5

0.1ib ~ IMAX

1.0

± 1.0

± 2.0

0.1ib

0.5 (retraso)

± 1.5

± 2.5

0.8 (avance)

± 1.5

0.2IB ~ IMAX

0.5 (retraso)

± 1.0

± 2.0

0.8 (avance)

± 1.0

IB es corriente básica, IMAX es la corriente máxima.


3.3 Inicio: En condiciones de voltaje de referencia, la frecuencia de referencia y el factor de potencia son 1.0, el medidor debe poder iniciar y medir la energía eléctrica normalmente cuando el medidor de la Clase 1 es del 0,4% IB y el medidor de la Clase 2 son del 0,5% de IB.

3.4 Asador: Diseño lógico anti-creador, aplique un voltaje de referencia de 1,15 veces al circuito de voltaje, mientras que no hay corriente en circuito actual, la salida de prueba del medidor no debe producir más de un pulso.

3.5 Consumo de energía: ≤2W (5VA).

3.6 Condiciones ambientales Temperatura de trabajo: -25 ℃ ~ 55 ℃ Limitación Temperatura de trabajo: -25 ℃ ~ 60 ℃ Nota: Limitar la temperatura de trabajo para requisitos especiales: -40 ~ 70 ℃


4. Principio de funcionamiento

03

5. Instalación y conexión.

5.1 Esquema e instalación Dimensión Dibujo


04

5.2 Diagrama de cableado

05
